Módulo 1: Introducción a QGIS y SIG

1 Objetivos del Módulo

Al finalizar este módulo, los participantes podrán:

  • Explicar qué es un Sistema de Información Geográfica (SIG) y sus aplicaciones prácticas.
  • Identificar las ventajas de QGIS frente a otras plataformas SIG.
  • Navegar con fluidez por la interfaz de QGIS.
  • Distinguir entre datos vectoriales y ráster.

2 ¿Qué es un SIG y para qué sirve?

Un Sistema de Información Geográfica (SIG) es un sistema informático diseñado para capturar, almacenar, manipular, analizar, gestionar y presentar datos espaciales o geográficos.

2.1 Componentes de un SIG

Componente Descripción
Hardware Computadoras, GPS, scanners, impresoras
Software QGIS, ArcGIS, PostGIS, entre otros
Datos Capas vectoriales, imágenes ráster, tablas de atributos
Métodos Modelos y procedimientos de análisis espacial
Personas Usuarios, analistas y tomadores de decisiones

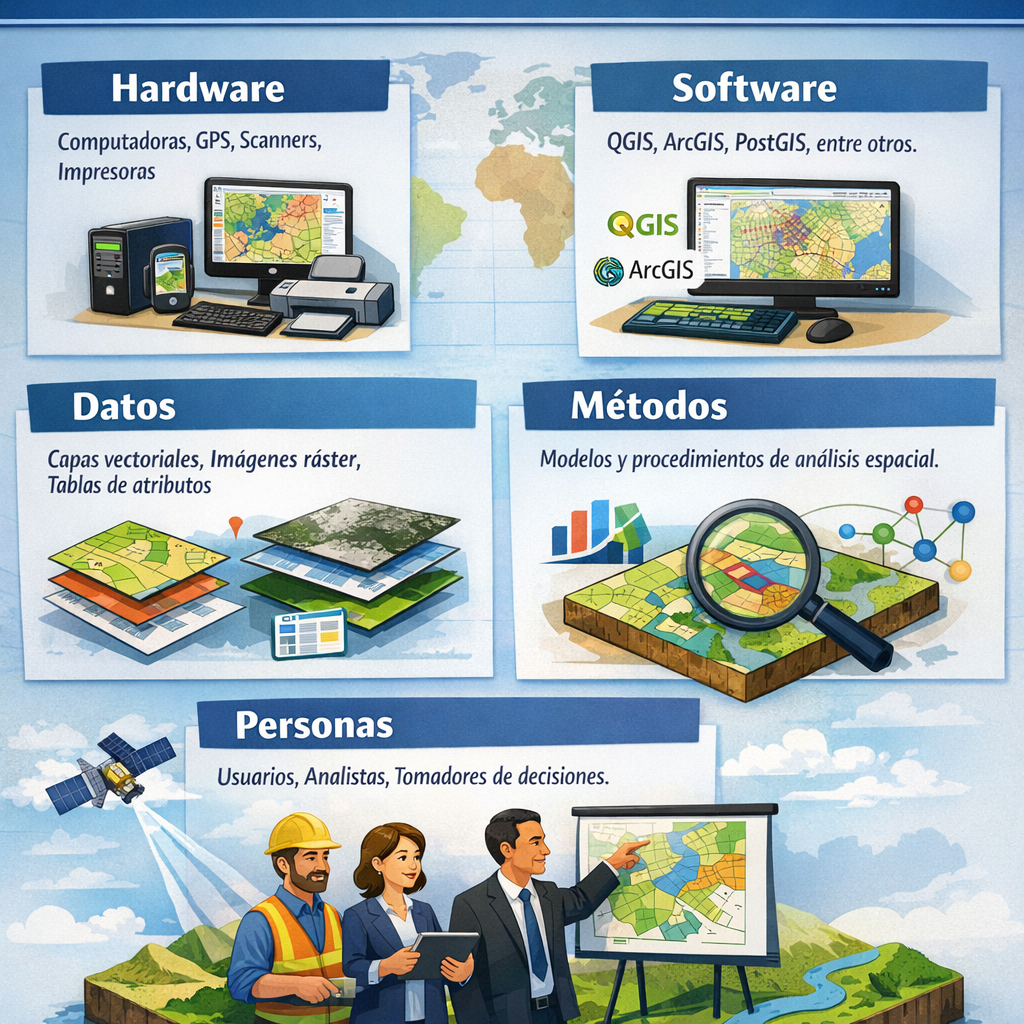

Componentes de un SIG

2.2 Aplicaciones prácticas

Los SIG se utilizan en una amplia variedad de campos:

  • 🏙️ Planificación urbana: diseño de infraestructuras y servicios
  • 🌿 Medio ambiente: monitoreo de recursos naturales y cambio climático
  • 🚛 Logística y transporte: optimización de rutas y flotas
  • 🏥 Salud pública: análisis epidemiológico y cobertura de servicios
  • 🌾 Agricultura: gestión de cultivos y análisis de suelos
  • 🔒 Seguridad: análisis de incidentes y cobertura policial

3 Ventajas de QGIS como plataforma de código abierto

QGIS (anteriormente Quantum GIS) es la plataforma SIG de escritorio de código abierto más utilizada en el mundo.

Tip¿Por qué elegir QGIS?
  • Gratuito y de código abierto: sin costos de licencia
  • Multiplataforma: disponible para Windows, macOS, Linux y Android
  • Comunidad activa: miles de contribuidores y usuarios en todo el mundo
  • Extensible: más de 1,000 plugins disponibles
  • Estándares abiertos: compatibilidad con formatos OGC (WMS, WFS, WCS)
  • Integración con Python: automatización mediante PyQGIS

3.1 Comparativa entre QGIS y ArcGIS

Característica QGIS ArcGIS
Costo Gratuito De pago
Código abierto ✅ ❌
Plataformas Win/Mac/Linux Windows
Extensibilidad Alta Alta
Comunidad Muy activa Activa
Integración Python Nativa Nativa

4 Interfaz de QGIS: paneles, capas, consola, herramientas

4.1 Pantalla principal de QGIS

La interfaz de QGIS está compuesta por los siguientes elementos principales:

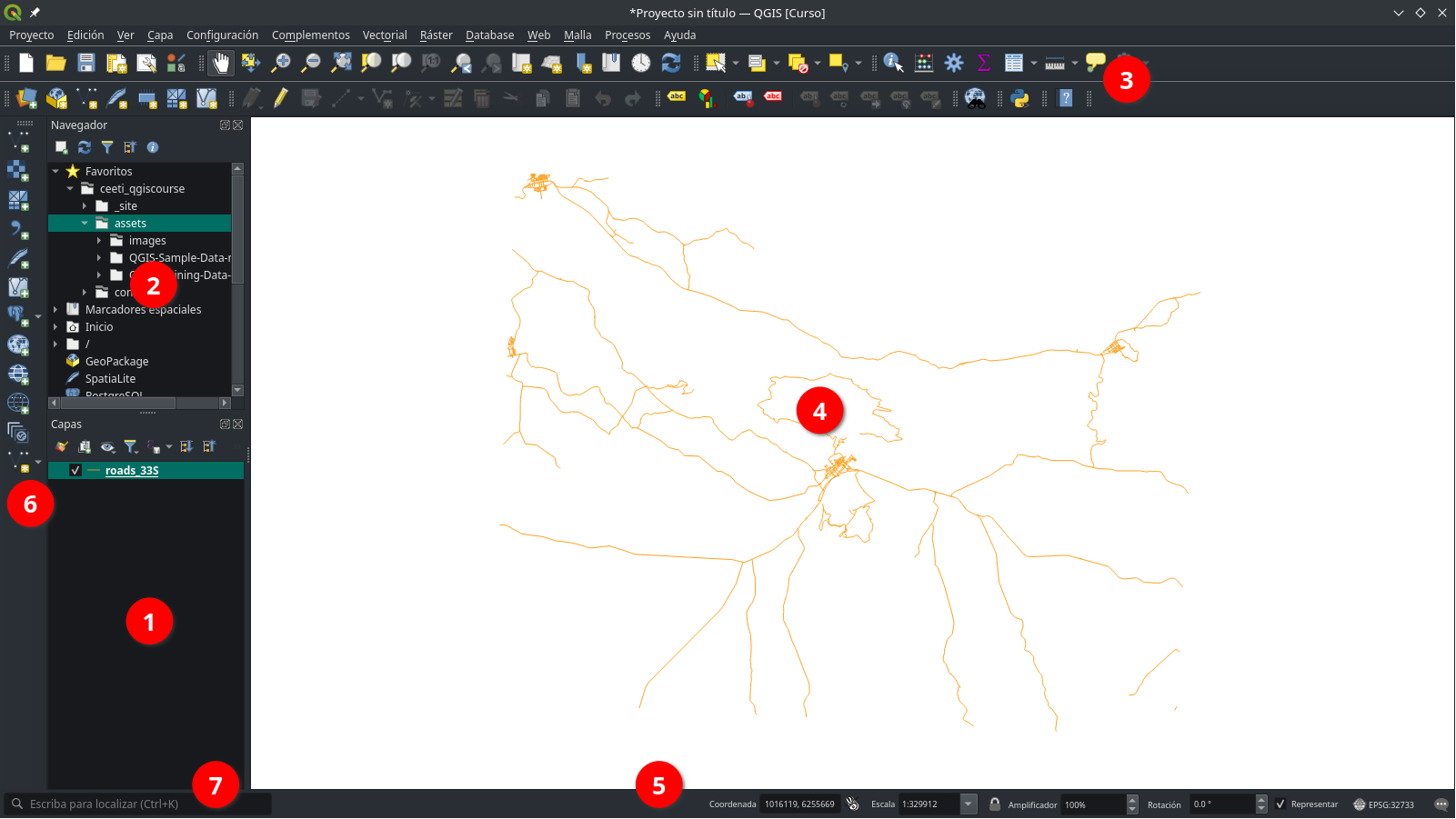

Interfaz de QGIS

Interfaz de QGIS

4.2 Paneles principales

  1. Panel de Capas (Layers Panel): gestión y orden de las capas del proyecto
  2. Panel del Explorador: navegación de archivos y fuentes de datos
  3. Barra de Herramientas: acceso rápido a funciones comunes
  4. Vista del Mapa (Map Canvas): área de visualización geoespacial
  5. Barra de Estado: información sobre la escala, coordenadas y sistema de referencia de coordenadas (CRS)
  6. Barra de Herramientas Lateral: contiene botones para cargar capas y crear nuevas capas
  7. Barra de Localización: herramienta de búsqueda rápida para acceder a capas, entidades, algoritmos, marcadores espaciales y otros objetos de QGIS desde un único lugar.

4.3 Herramientas esenciales

Herramientas de navegación de mapas: zoom, desplazamiento, extensión completa, zoom a la capa, etc.

Herramientas de selección: seleccionar entidades por área, atributo o localización.

Herramientas de atributos: consultar atributos de entidades, medir distancias, áreas y perímetros

Herramientas de digitalización: crear y editar geometrías

NotaAcceso rápido a herramientas

Puedes activar o desactivar paneles desde el menú Configuración → Paneles y las barras de herramientas desde Configuración → Barras de herramientas.

5 Tipos de datos espaciales: vectoriales vs ráster

5.1 Datos vectoriales

Los datos vectoriales representan objetos geográficos mediante geometrías definidas matemáticamente:

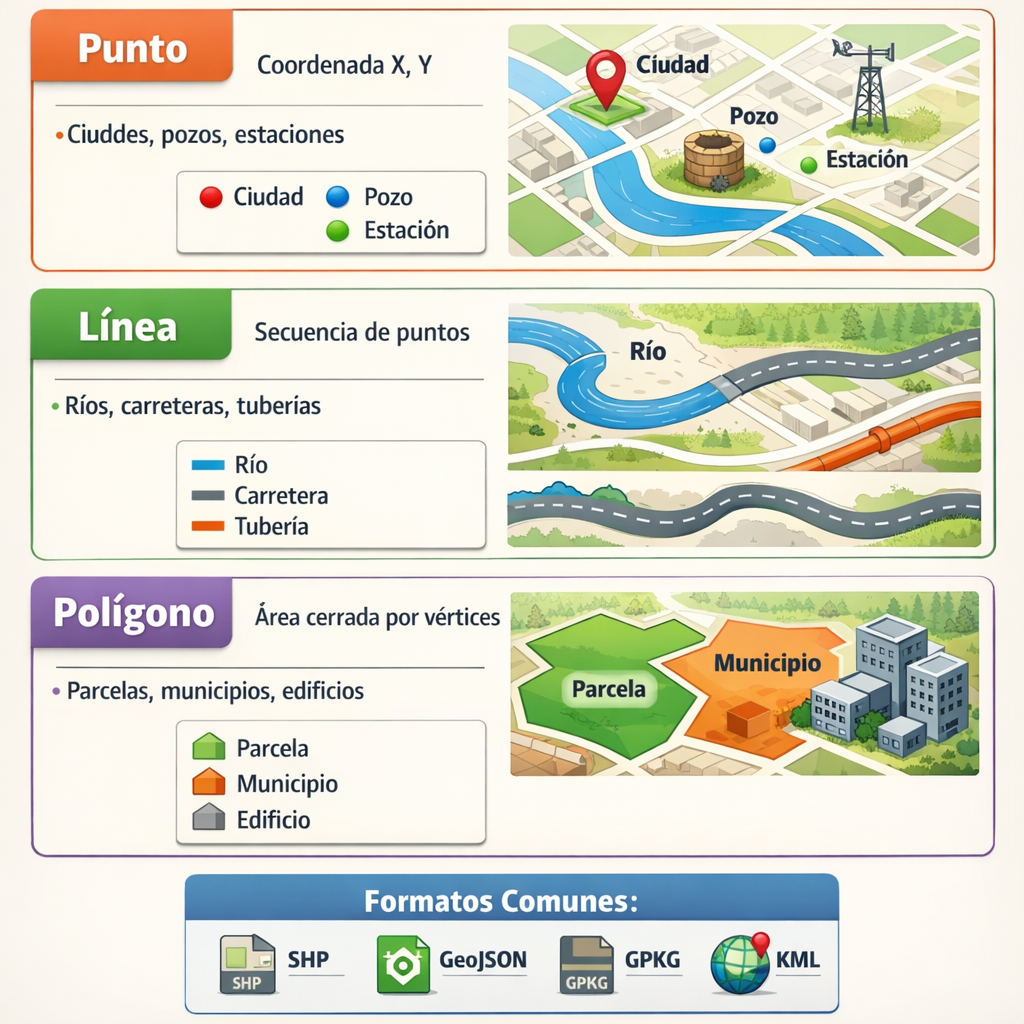

Ejemplo de datos vectoriales

5.2 Datos ráster

Los datos ráster representan el espacio como una cuadrícula regular de celdas (píxeles), donde cada celda tiene un valor numérico:

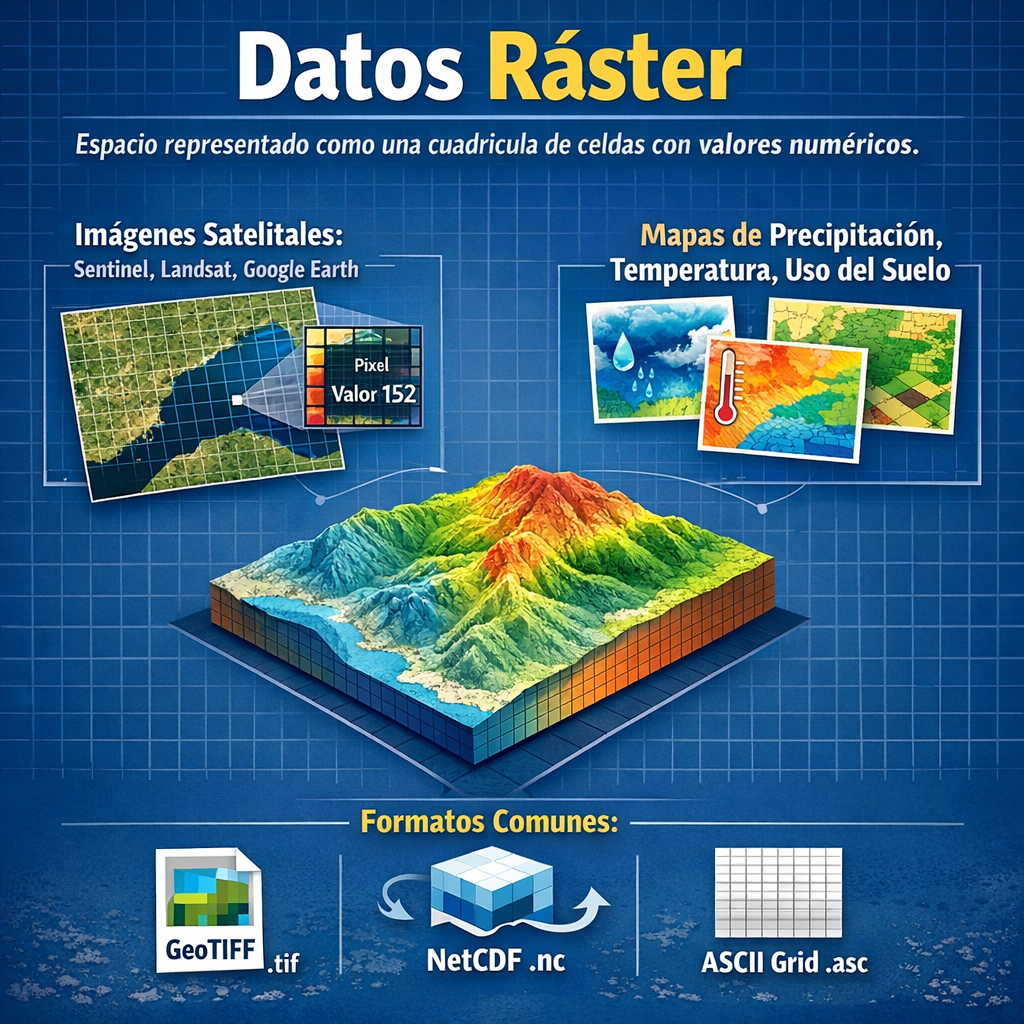

Ejemplo de datos ráster

5.3 ¿Cuándo usar cada tipo?

Criterio Vectorial Ráster
Objetos discretos ✅ Ideal ❌ Menos natural
Fenómenos continuos ❌ Más complejo ✅ Ideal
Edición de geometrías ✅ Fácil ❌ Difícil
Cálculo de áreas ✅ Preciso para polígonos ✅ Posible según resolución
Análisis de terreno ✅ Posible con TIN/contornos, requiere modelado ✅ Natural para DEM y derivados
Tamaño de archivo Menor para objetos discretos Mayor según resolución

Nota: en GIS, “superficie” puede referirse al cálculo de áreas de polígonos o al modelado de la superficie del terreno. El vector es ideal para calcular áreas y manejar geometrías discretas; el ráster es más natural para representar un DEM y derivar pendiente, aspecto, cuencas o volúmenes.

6 🛠️ Ejercicio Práctico

6.1 Ejercicio 1.1: Exploración de la interfaz de QGIS

  1. Abre QGIS en tu computadora.
  2. Familiarízate con los paneles y herramientas principales.
  3. Activa/Desactiva el panel del Explorador (Configuración → Paneles → Explorador).
  4. Activa/Desactiva la barra de herramientas de Atributos (Configuración → Barras de herramientas → Atributos).
  5. Localiza la Consola de Python en el menú Complementos → Consola de Python y ábrela para verificar que PyQGIS está disponible.

6.2 Ejercicio 1.2: Identificar tipos de datos

  1. Descarga el dataset de ejemplo desde la página de QGIS.
  2. Carga capas de los tres tipos (punto, línea, polígono).
  3. Examina la tabla de atributos de cada capa (clic derecho → Abrir tabla de atributos).
  4. Identifica el sistema de referencia de coordenadas (CRS) de cada capa.

7 📚 Recursos y Referencias

ImportantePara la próxima sesión

Asegúrate de tener QGIS instalado y funcionando correctamente antes de la sesión 2.
